나만을 위한아두이노 크리스마스 트리 DIY
작성자 : 관리자 등록일 : 2019-02-08 조회수 : 540

첨부파일


크리스마스가 얼마 남지 않았어요! 시중의 값나가는 크리스마스트리도 물론 좋지만, 책상 위에 올려두고 볼 수 있는, 나만을 위한 크리스마스트리를 쉽게 만들어보는 건 어떨까요?





<준비물>

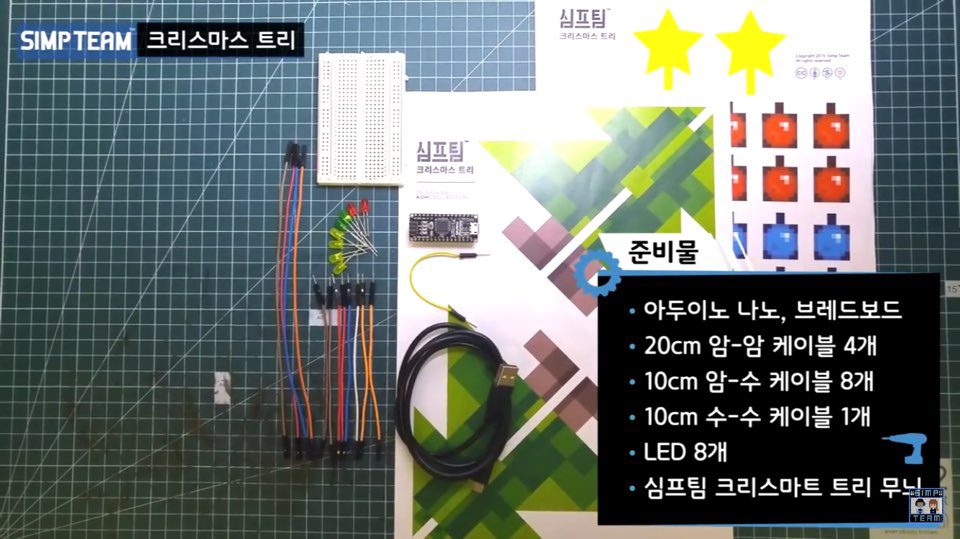

아두니노 나노, 브레드 보드, 점퍼케이블(암-암) 20cm 4개, 점퍼케이블(암-수) 10cm 8개, 점퍼케이블(수-수) 1개, LED(좋아하는 컬러로) 8개, 심프팀 크리스마스트리 무늬(아래 링크에서 다운로드 필요), 폼보드

심프팀 크리스마스트리 무늬와 아두이노 코드 다운 받기 http://simpteam.com/wp-content/uploads/2016/12/Christmas-Tree.zip

1. 위 파일을 다운 받아 압축파일을 풉니다.

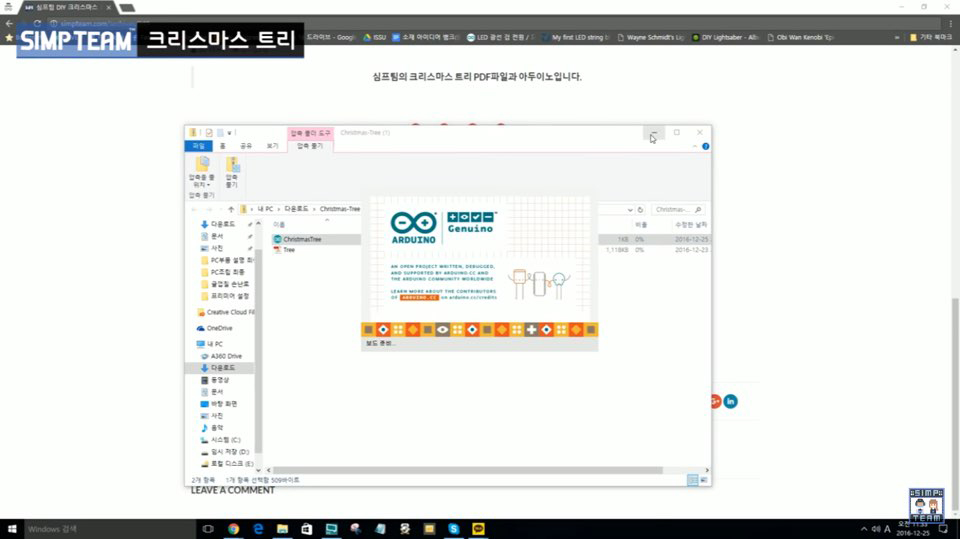

2. 압축파일을 풀고, 내부에 있는 Christmas Tree.ino를 열어 업로드합니다.



<만들기>

1. 위의 다운로드 받은 아두이노 코드를 업로드할 수 있도록 열어둡니다.

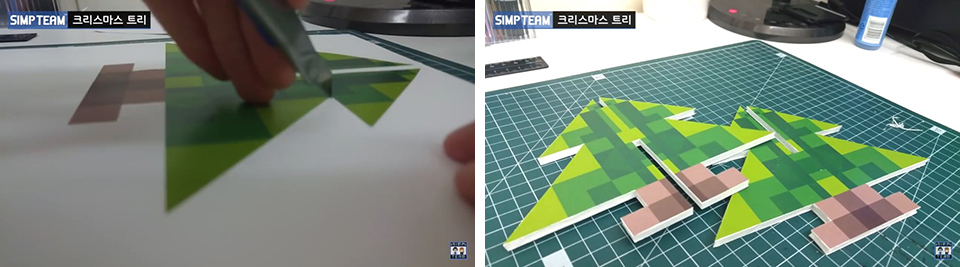

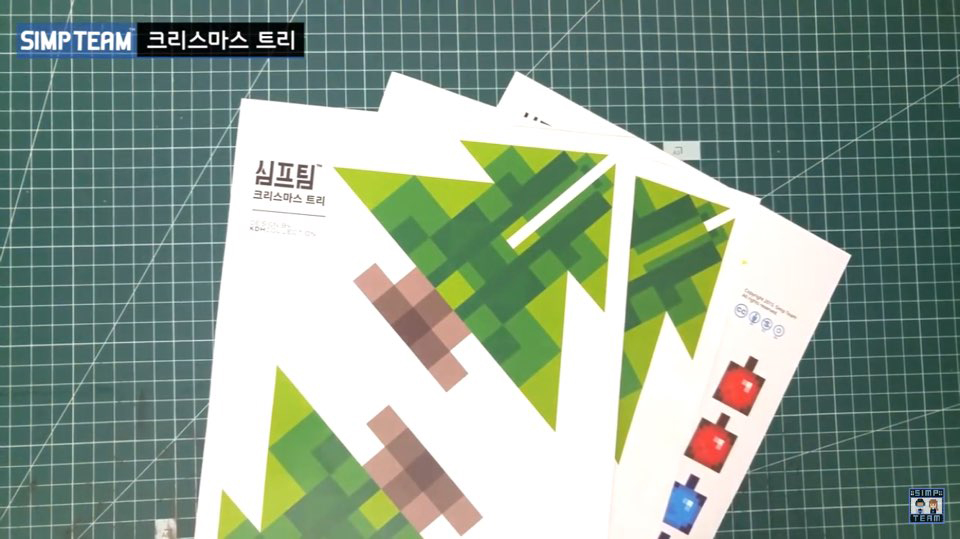

2. PDF 파일을 열어 인쇄합니다. (나무와 별, 장식물 무늬가 알록달록하게 그려져 있습니다)





3. 무늬대로 잘라서 폼보드에 붙인 후 오려 주세요.

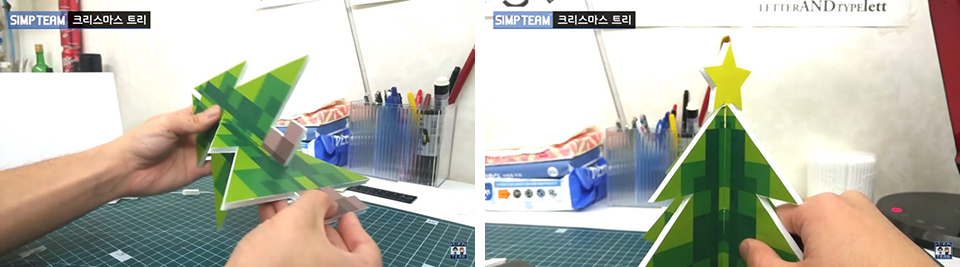

4. 두 개의 나무를 홈에 끼워 완성합니다. 별도 같은 방법으로 잘라 붙인 후 나무에 끼웁니다.

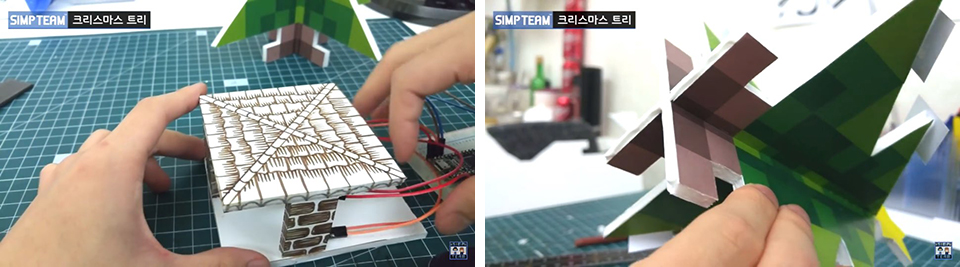

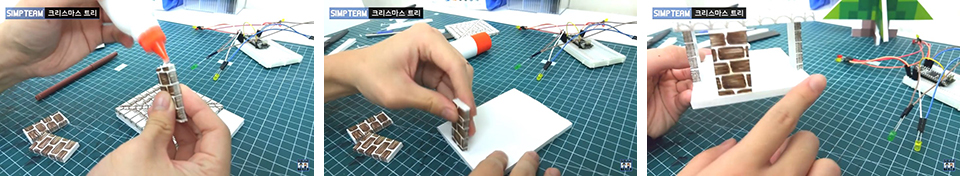

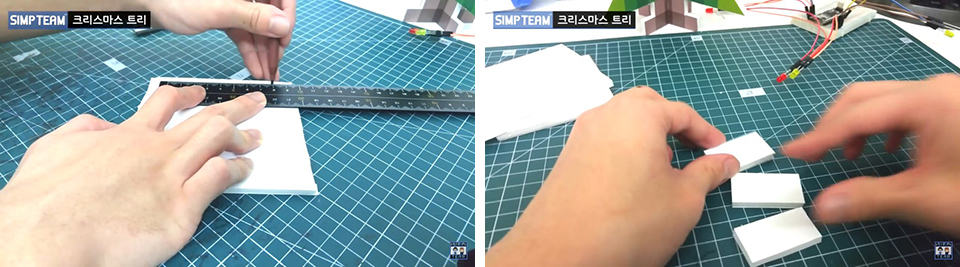

5. 트리를 받칠 기단은 윗면과 밑면, 기둥으로 구성되는데, 폼보드를 잘라 만들면 됩니다. 윗면은 가로, 세로 각각 8cm로 잘라 만들고, 밑면은 그보다 크게 만듭니다. 기둥은 폭 2cm, 높이 4cm로 모두 세 개를 잘라 만들어 주세요.





6. 기단은 여러분이 칠하고 싶은 색과 모양으로 만들어 주세요.





7. 기둥은 세 면에 붙이되, 가운데 있는 것은 케이블이 들어갈 수 있도록 약간 왼쪽으로 치우치게 붙여 주세요.

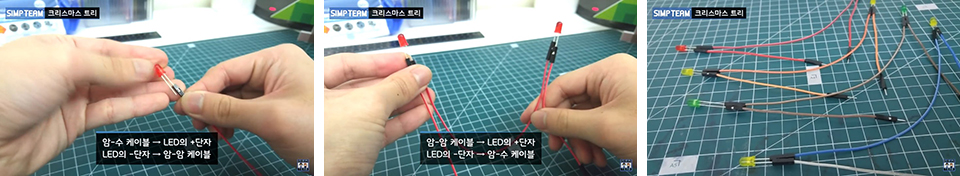

8. 이제 아두이노를 연결해보겠습니다. 암-수 케이블은 LED의 +단자에, 암-암 케이블은 LED의 –단자에 연결합니다. 암-암 케이블의 반대쪽에는 다른 LED의 +단자를 연결하고, LED의 –단자에는 암-수 케이블을 연결합니다. 이렇게 M자로 연결된 LED를 모두 4개 만들어 둡니다.

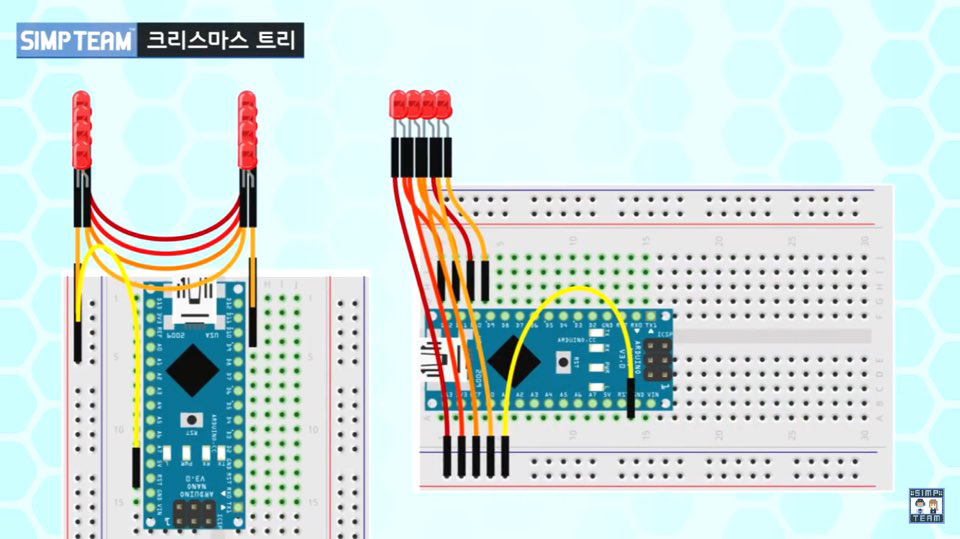

9. 꽂아야 할 위치는 아래와 같습니다.

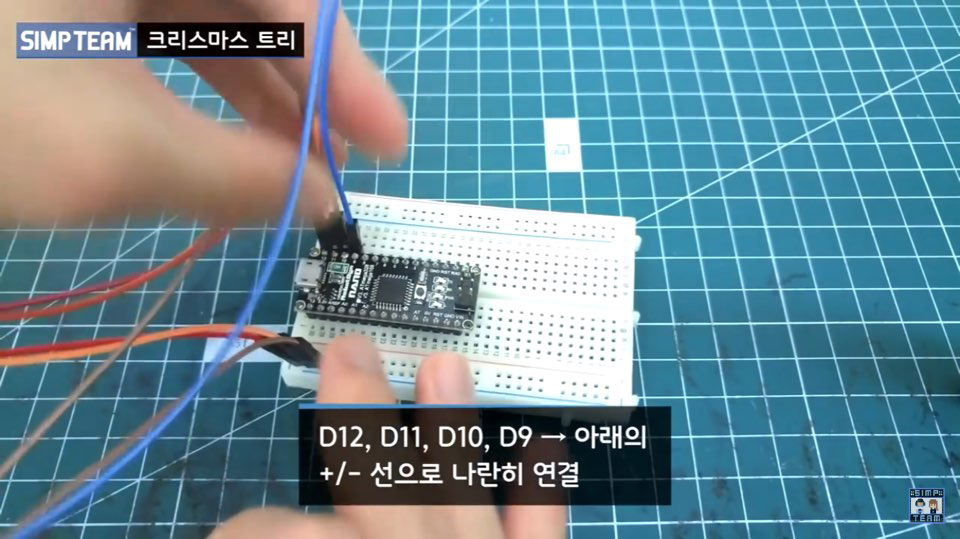

10. D12, D11, D10, D9 위에 +방향의 암-수케이블을 꽂고, -방향의 암-수케이블을 아래쪽에 나란히 꽂습니다.





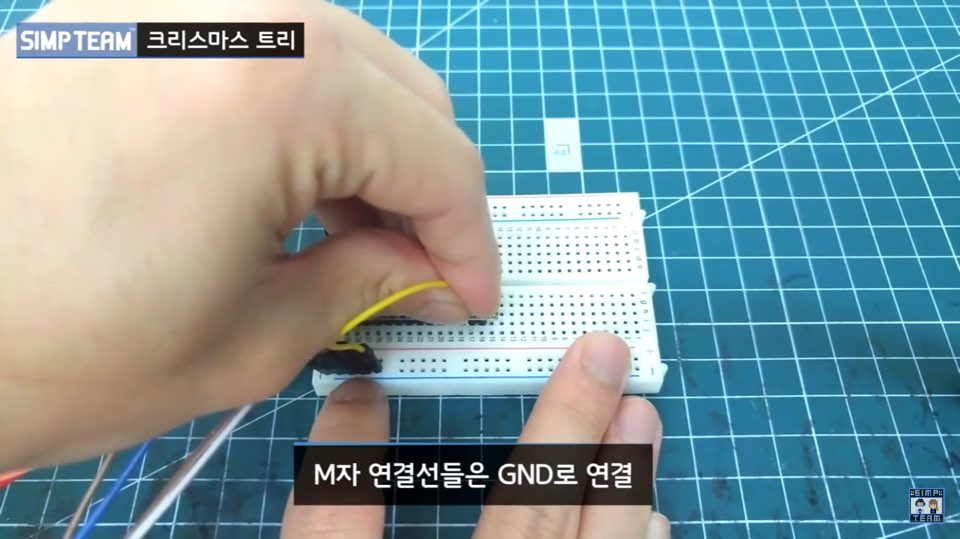

11. GND 밑에 구멍과 –케이블을 연결하는 수-수케이블을 꽂아주세요.





12. 기단 안에 조립한 아두이노를 넣고, 그 위에 나무 모양을 붙입니다.

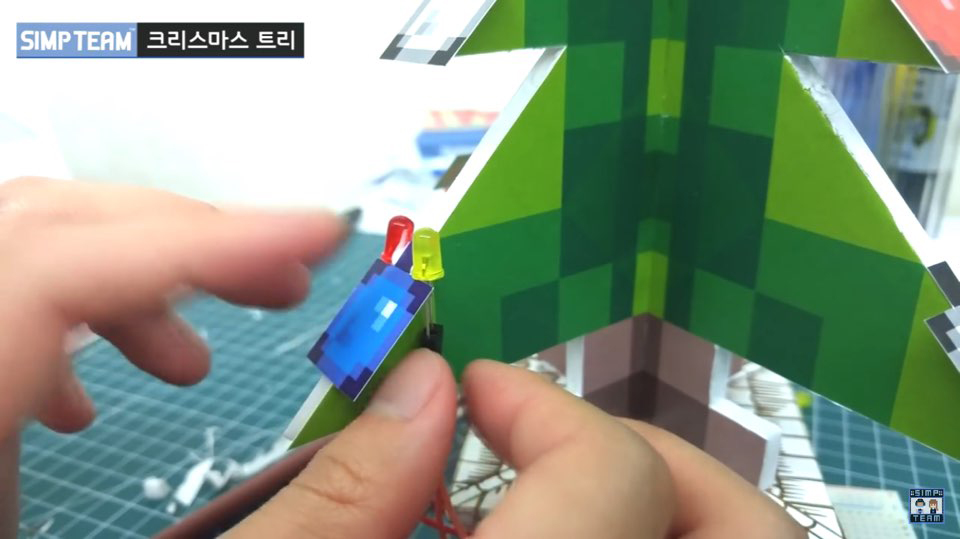

13. 나무에 장식물을 붙이고, 장식물 양 옆에 LED를 붙여 주세요.

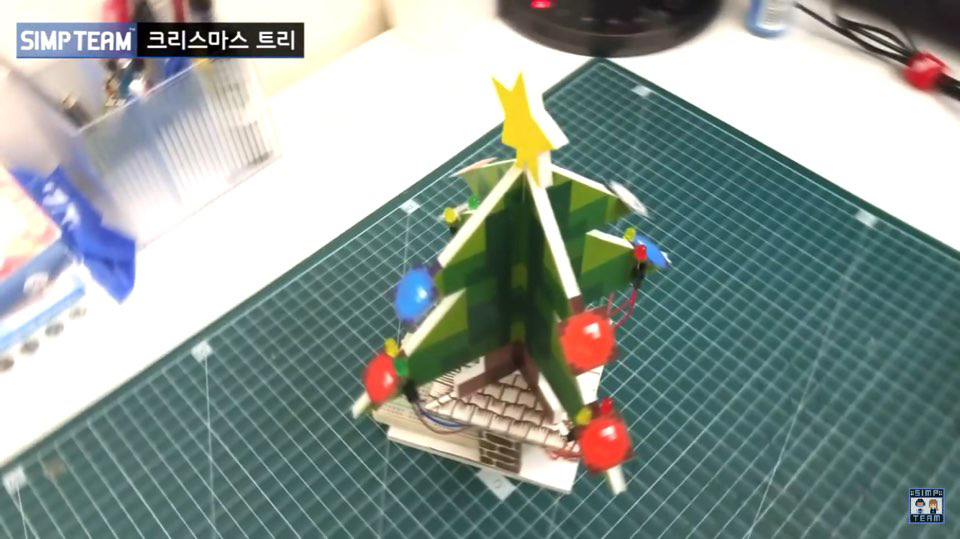

14. 완성!





글. 편집실 / 자료. 심프팀
