[느티나무도서관] 카메라 짐벌 만들기
작성자 : 김영호 등록일 : 2020-03-03 조회수 : 133

첨부파일

도서관 내부를 360도 카메라로 찍은 다음, 그 결과물로 도서관을 직접 방문하지 못해도 내부를 볼 수 있는 방법을 생각하고 있었습니다. 하지만 손에 들고 다니기에도, 자전거 헬멧에 달고 돌아다녀도 화면이 심하게 흔들렸습니다. 그래서 흔들림을 잡아낼 방법을 알아보던 중 짐벌 gimbal’을 알게 되었고, DIY로도 만들 수 있다는 사실에 도전해보기로 했습니다.

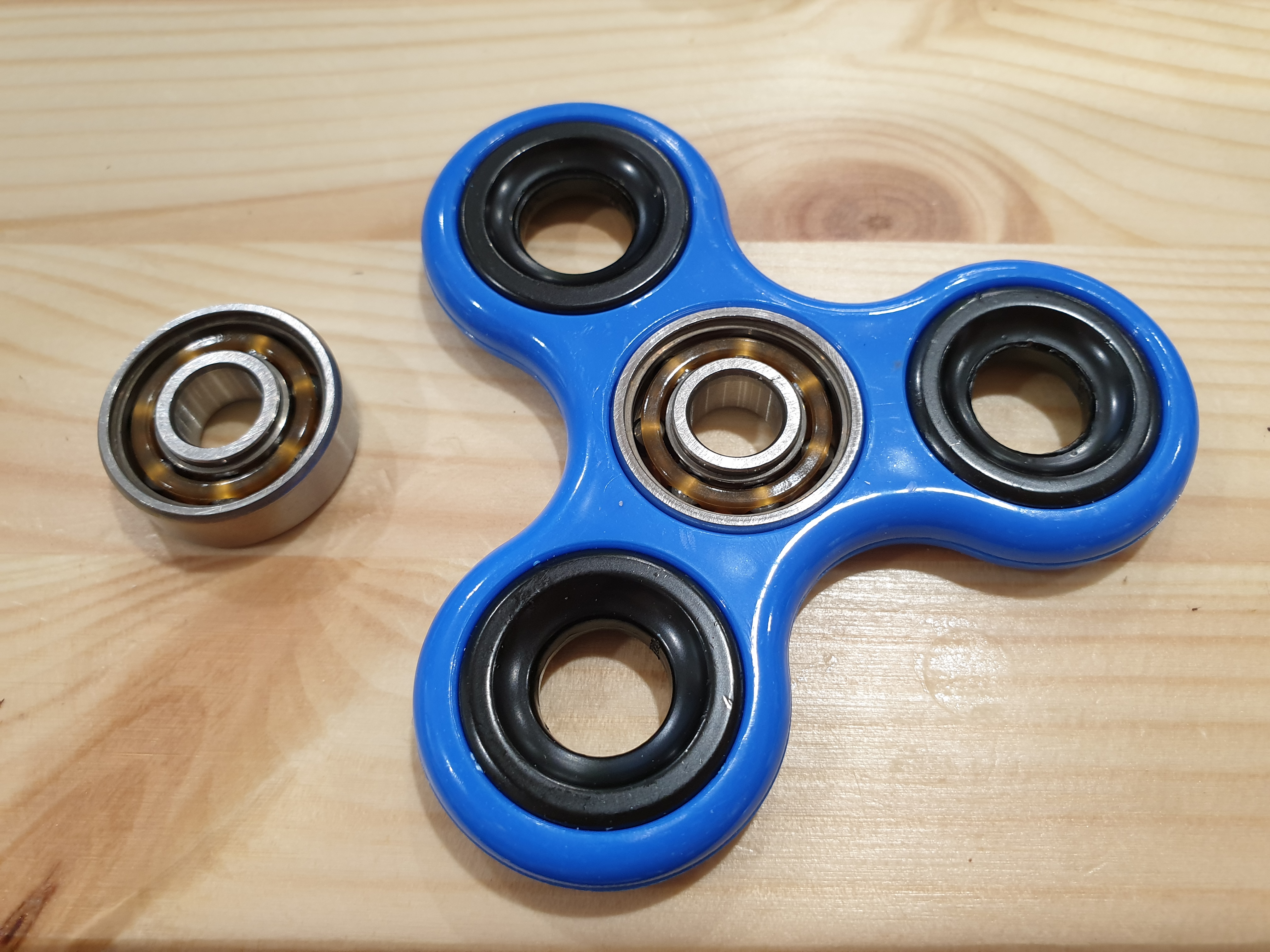

회전 부위를 담당할 베어링을 얻기 위해, 스피너를 분해합니다.

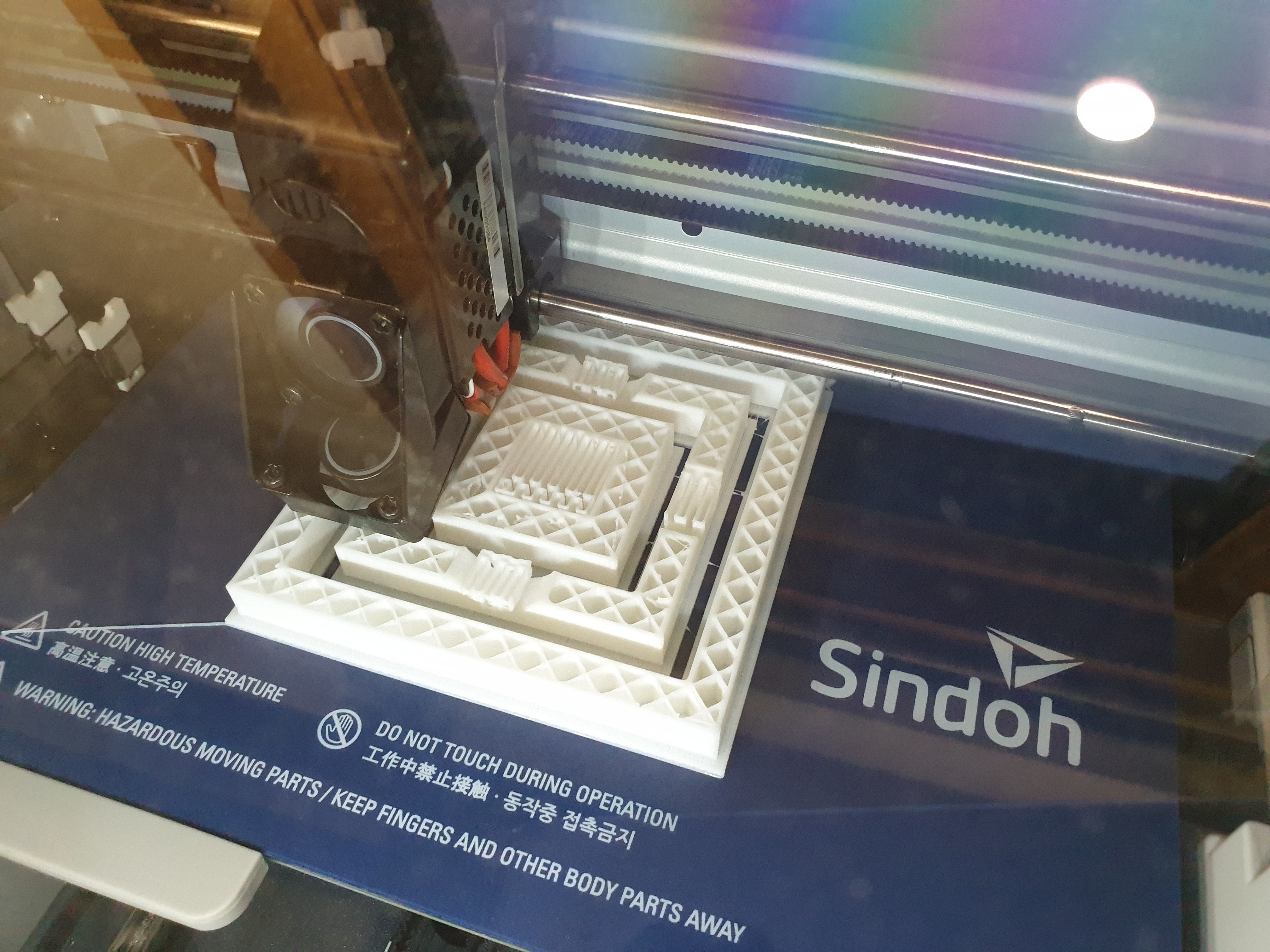

리고 손잡이와 몸체를 만들기 위해 3D로 그림을 그린 다음 출력합니다.

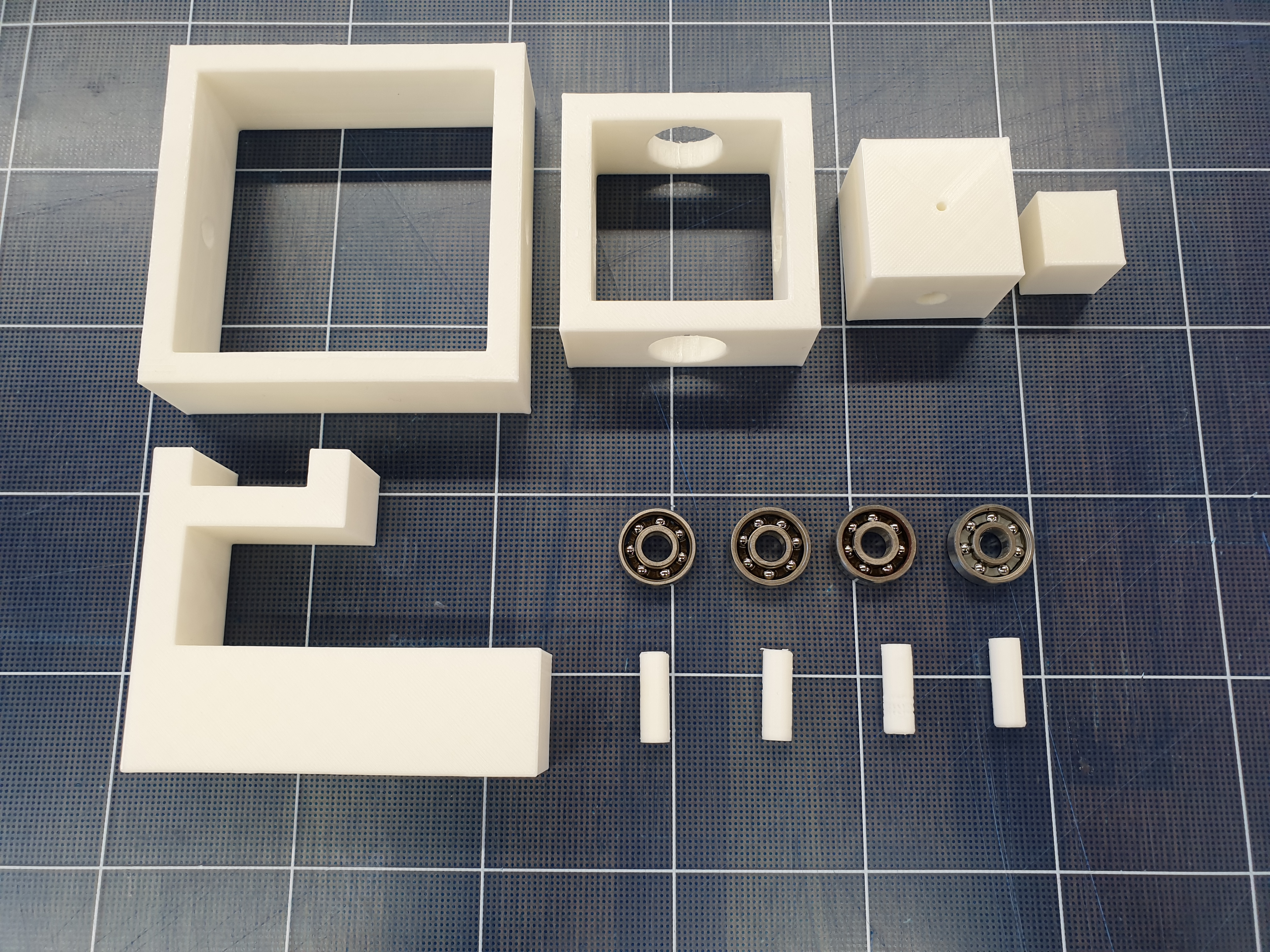

필요한 것이 준비되었으면, 조립 해봅니다.



무게추 부분을 물을 넣은 PET를 사용했더니 출렁거려서, 사진에는 없지만 시멘트로 물통을 채워보았습니다.

그러자, 이번에는 너무 무거워져서 들고 다닐 수가 없었습니다.



그래서 버려진 압축봉을 구해서 그 안에 금속 너트를 채워 무게와 흔들림을 많이 잡아볼 수 있었습니다.

개인프로젝트로 시작했다가, 관심을 가져주시는 분이 함께 하고 싶다고 하셔서 참여자를 모았지만,

재료나 도면이 준비되어있는 것이 아닌, 본인이 만들어야 한다고해서 그런지 결과물은 하나만 만들어진 사례입니다.





그래도 짐벌의 작동원리와 직접 상상한 것을 만들 수 있다는 점이 즐거웠던 프로젝트였습니다.





아래의 링크는 DIY 카메라 짐벌 촬영 실험 영상입니다^^

https://youtu.be/aRRZ_-tPGTk
