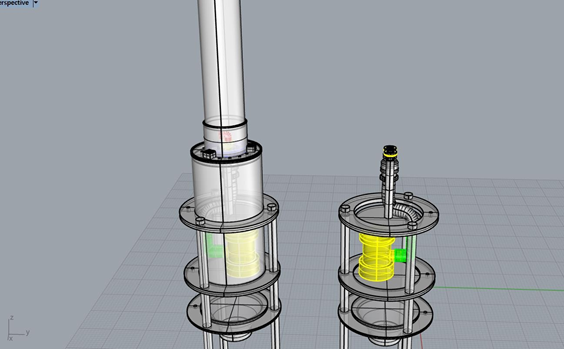

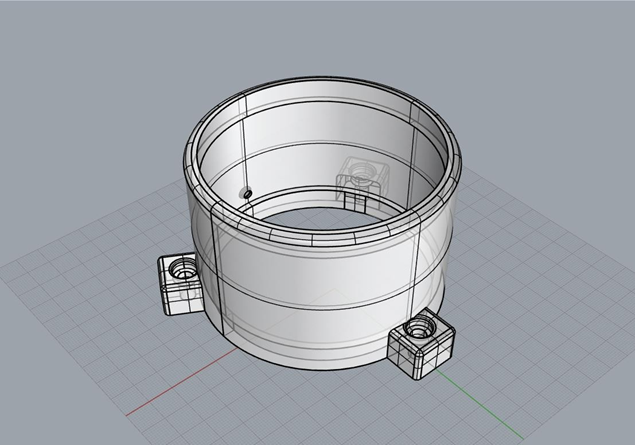

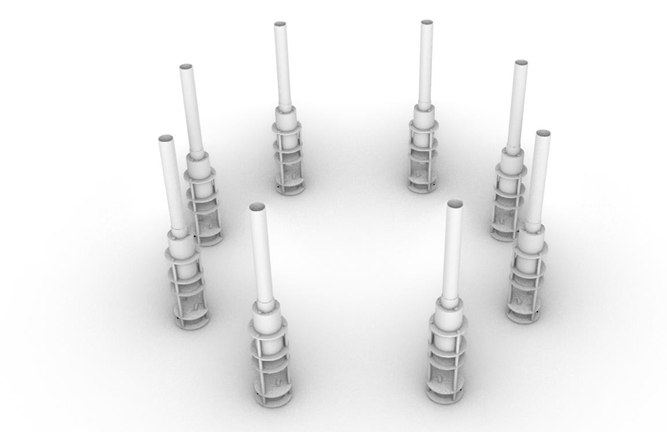

<구조 설계 및 모델링 이미지>



재료 주문에 앞서 모든 요소는 모델링을 통해 먼저 설계한다. 실수를 줄여주는 부분도 있고, 명확하지 않은 부분들이 모델링을 통해 설계를 하다보면 깨닫게 되는 부분들이 많다.







<프로토 타입 제작과 수치 확인>



설계한 것을 토대로 하나만 우선적으로 만들어보았다. 전체적인 사이즈나 위치, 컷팅 크기 등 추가 고려할점이나 수정이 필요한 요소들을 확인한다.

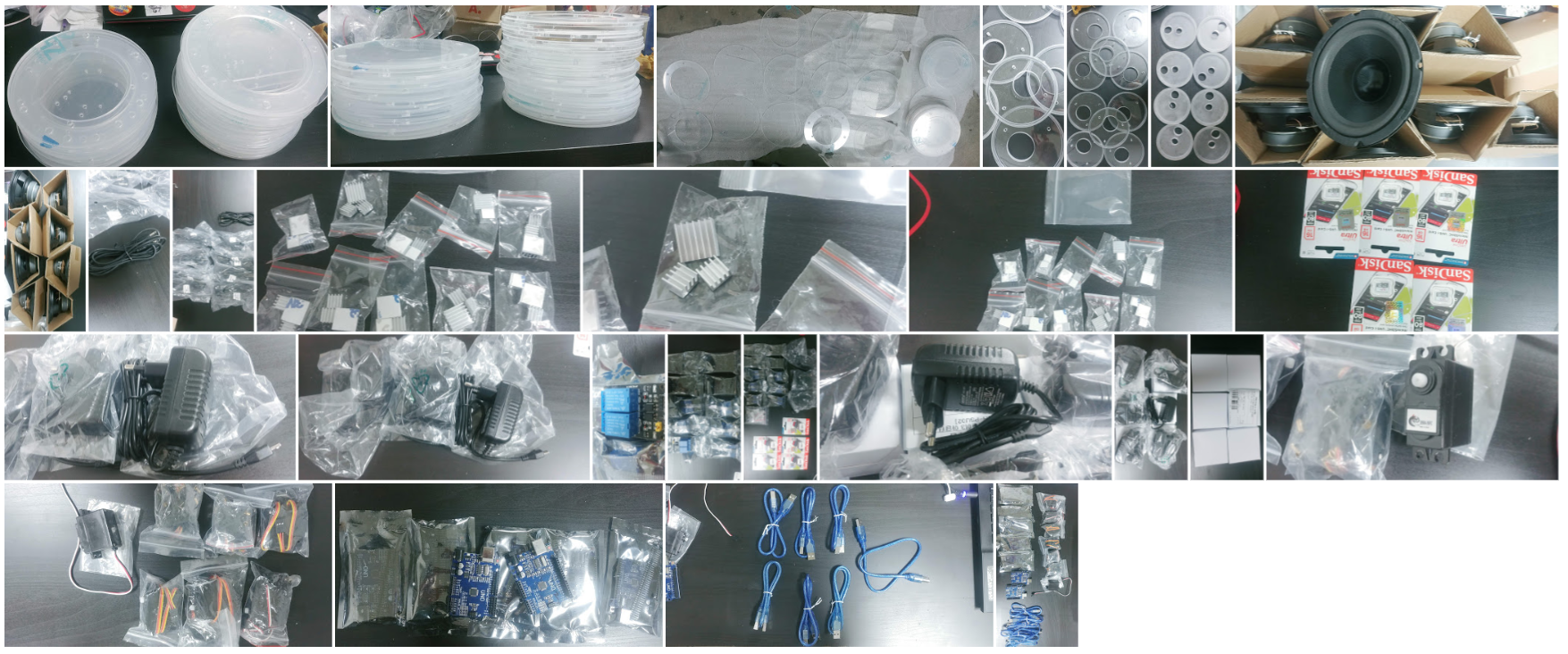

<수급 재료들>



제어부 : 라즈베리 파이, 통신 모듈 등

구조부 : 아크릴 컷팅, 다보 기둥과 다보헤드 등

작동부 : 스피커, 워터 펌프, Black Light LED 스트립 등

기타 : 배선관련 재료

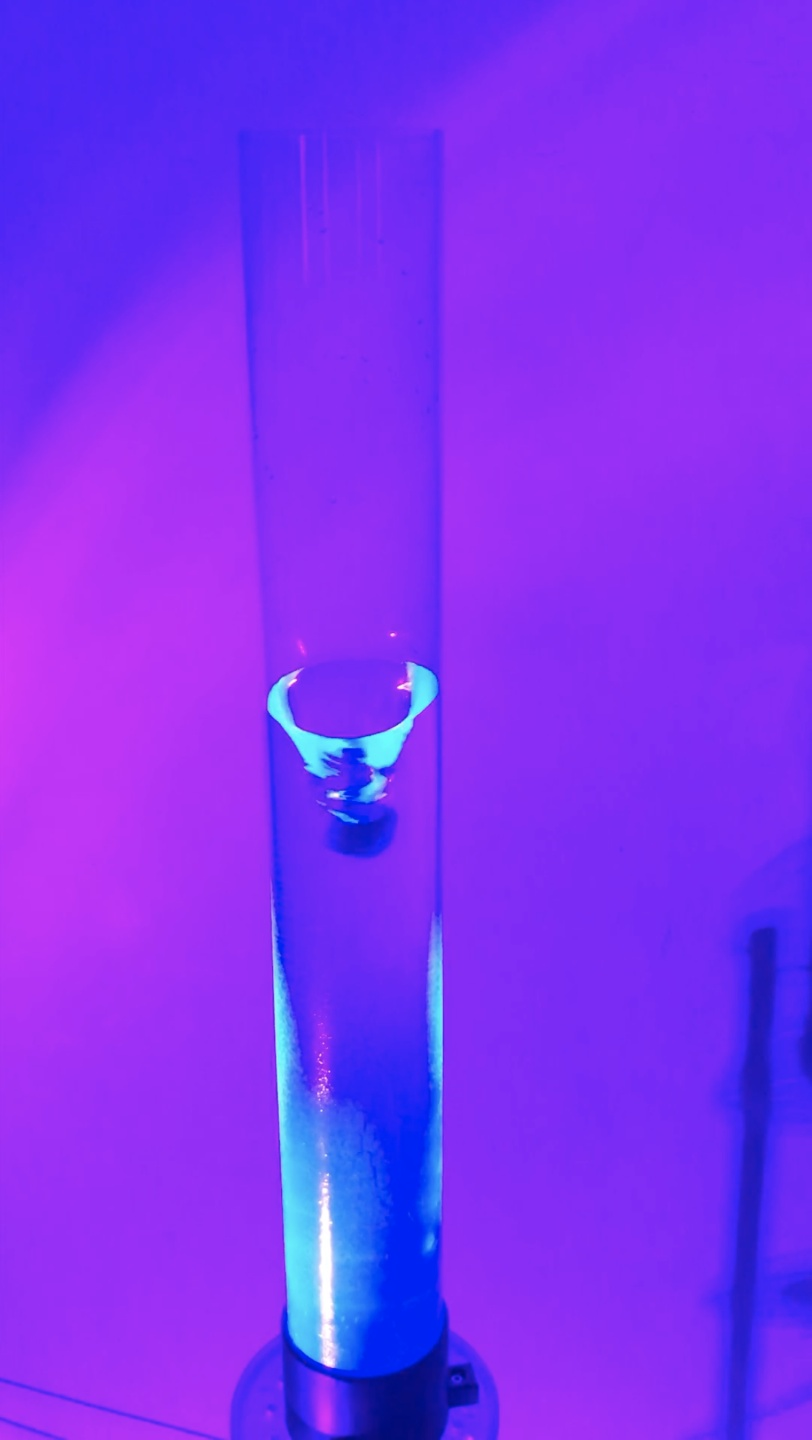

<테스트 및 BLACK LIGHT아래 촬영>

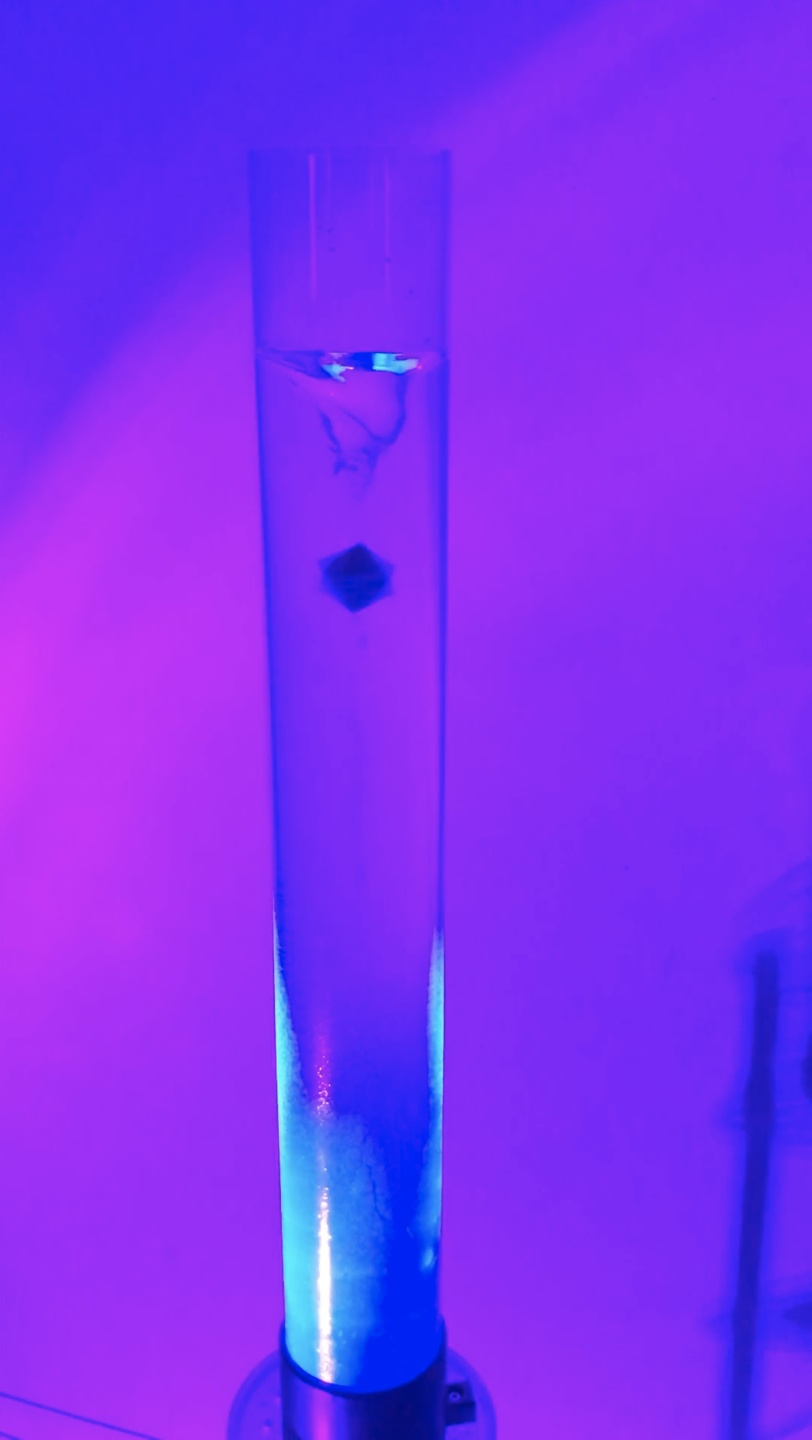

소용돌이가 만들어지는 모습





<배관파트 제작 기록>

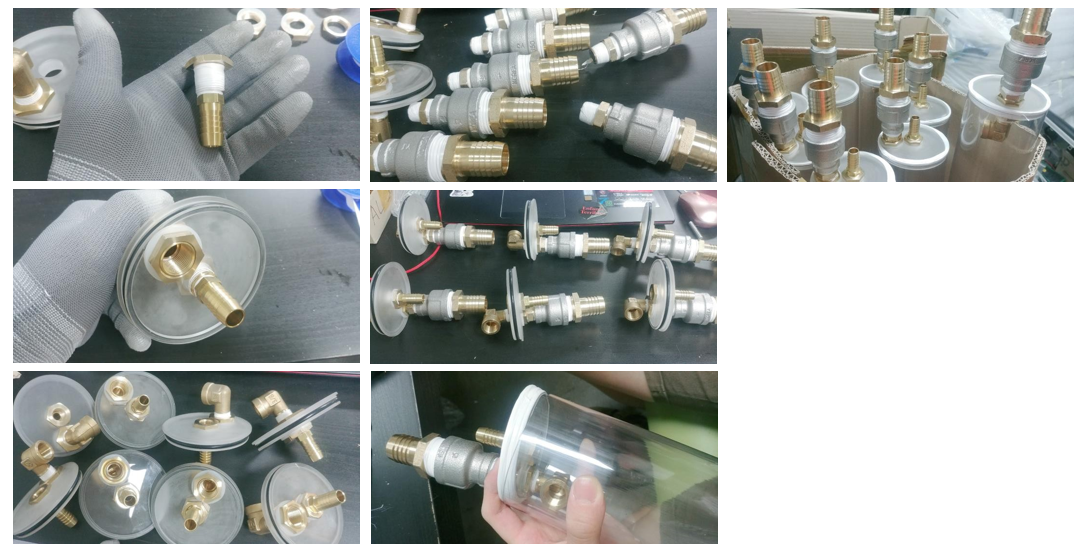

배관 부품의 경우 인치 사이즈로 이루어져있으며, 주의할 점으로는 나사산이 살짝 들어가듯이 나 있다. 일반적인 나사들이 일자로 난것과 달리 점점 들어가면서 뻑뻑해지기 위함이다. 위의 하얀 테잎은 나일론 테잎인데 이를 통해 물이 새는것을 방지한다. 모든 부속품 사이에는 위와같은 나일론 테잎으로 감아주어야 한다.

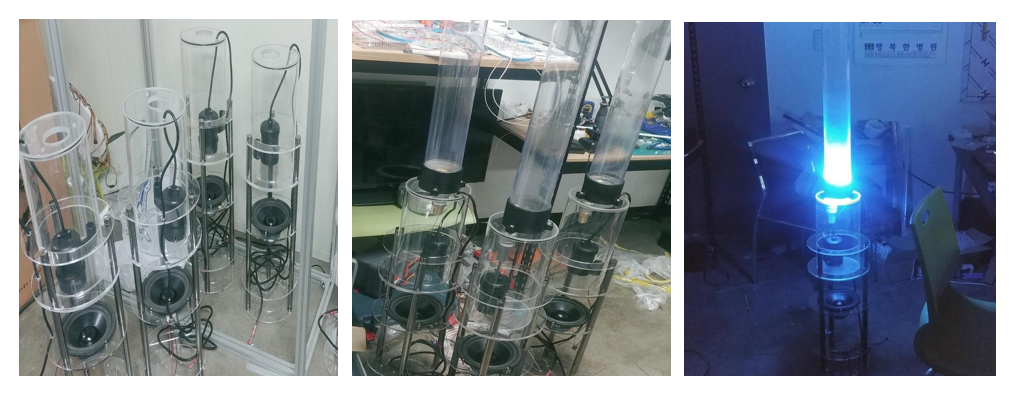

<바디 제작과 일반 조명 아래 테스트>

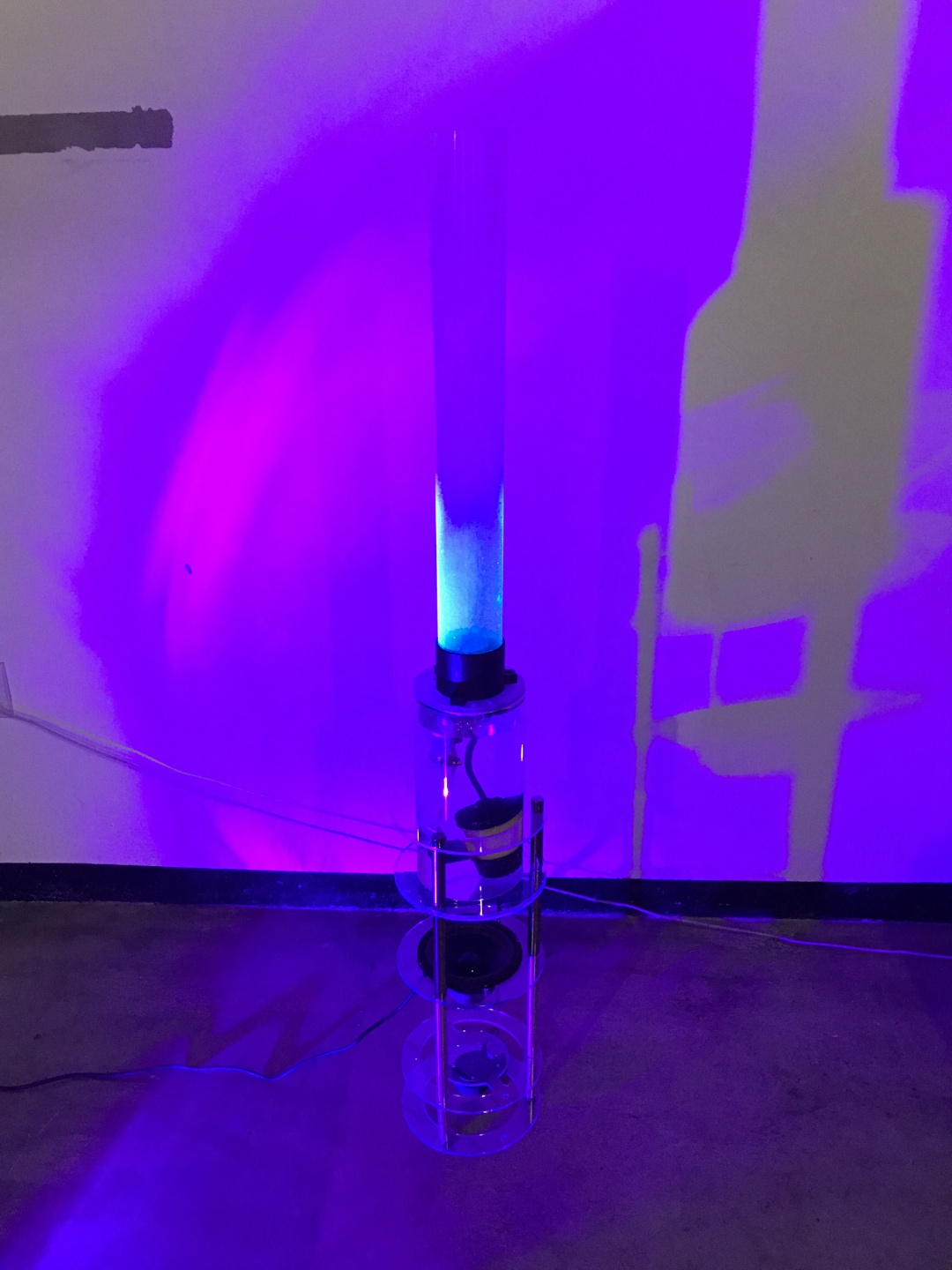

바디는 우선 아크릴 컷팅한 재료들과 다보 기둥등을 통해 먼저 쌓아 올리고 추후 해당 파츠들을 끼워넣는다. 배선까지 모두 마친후에 테스트해본 이미지. 이미지는 누락되어있으나, 최종 설치 작품에서는 색이 눈에 띄는곳에 도색까지 모두 마쳤다.
